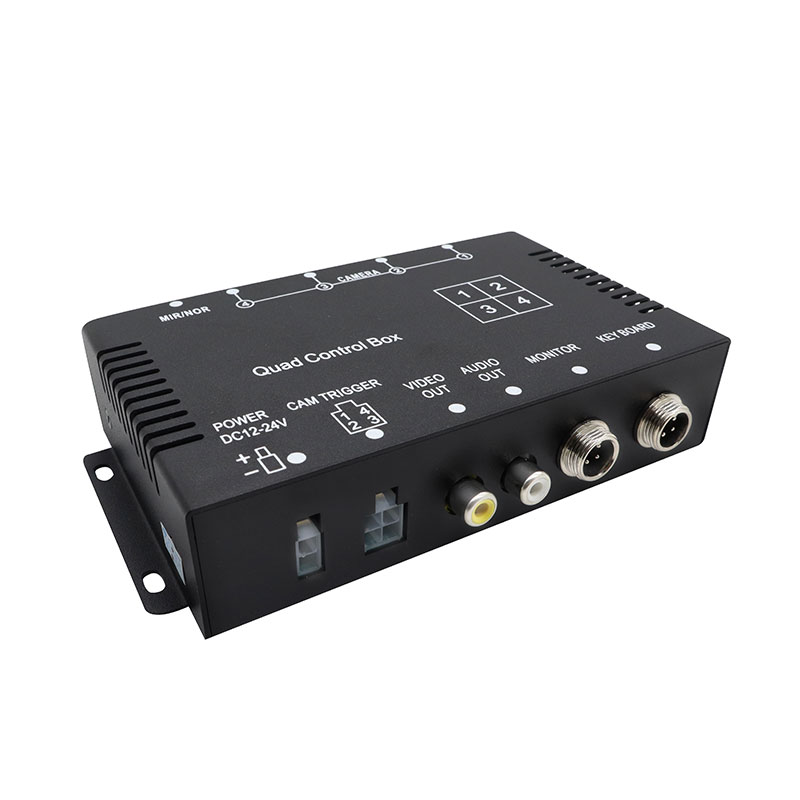

Κουτί ελέγχου βίντεο οχήματος 4CH για οθόνη πολλαπλών καμερών και εναλλαγή κάμερας

Αντί να συνδέει πολλές κάμερες απευθείας σε ξεχωριστές συσκευές ελέγχου, ο ελεγκτής παρέχει 4 εισόδους κάμερας σε μία συμπαγή μονάδα, επιτρέποντας την επιλογή και την εμφάνιση διαφορετικών προβολών κάμερας μέσω μιας οθόνης οχήματος. Το σύστημα υποστηρίζει τέσσερις κάμερες οχημάτων CVBS και μπορεί να διαιρέσει ή να αλλάξει αυτόματα την οθόνη βίντεο σύμφωνα με τον επιλεγμένο τρόπο λειτουργίας. Κάθε κάμερα μπορεί να ενεργοποιηθεί ξεχωριστά, ενώ το σύστημα μπορεί να εμφανίσει αυτόματα την αντίστοιχη κάμερα σε πλήρη οθόνη όταν ενεργοποιηθεί ένα σήμα σκανδάλης.  Κάθε κανάλι υποστηρίζει ανεξάρτητες ρυθμίσεις κατοπτρισμού/κανονικής εικόνας, καθιστώντας το σύστημα κατάλληλο για διαφορετικές θέσεις εγκατάστασης της κάμερας. Μετά την ακύρωση ενός σήματος ενεργοποίησης, το σύστημα μπορεί να καθυστερήσει την επιστροφή της εικόνας για περίπου 2 δευτερόλεπτα πριν επιστρέψει στην προηγούμενη κατάσταση εμφάνισης. Αυτό καθιστά το προϊόν κατάλληλο για εναλλαγή κάμερας οχημάτων, συστήματα κάμερας οπισθοπορείας, παρακολούθηση πολλαπλών καμερών και συστήματα βίντεο επαγγελματικών οχημάτων.

Χαρακτηριστικά προϊόντος

1. Είσοδος 4CH Multi-Camera

Ο ελεγκτής υποστηρίζει τέσσερις εισόδους κάμερας CVBS, επιτρέποντας την ενσωμάτωση πολλαπλών καμερών οχημάτων σε ένα σύστημα παρακολούθησης βίντεο.

Μπορεί να συνδεθεί με:

• Μπροστινή κάμερα
• Κάμερα οπισθοπορείας
• Κάμερα στην αριστερή πλευρά
• Κάμερα στη δεξιά πλευρά

Αυτό το καθιστά κατάλληλο για συστήματα παρακολούθησης οχημάτων με 4 κάμερες.

2. Αυτόματη εναλλαγή κάμερας

Όταν ενεργοποιείται ένα σήμα ενεργοποίησης, η αντίστοιχη κάμερα μπορεί αυτόματα να μεταβεί σε προβολή πλήρους οθόνης.

Αυτή η λειτουργία είναι χρήσιμη για εφαρμογές όπως:

• Ενεργοποίηση κάμερας όπισθεν
• Παρακολούθηση φλας
• Ενεργοποίηση πλευρικής κάμερας
• Παρακολούθηση πόρτας ή ειδικού οχήματος

3. Μεμονωμένος έλεγχος σκανδάλης

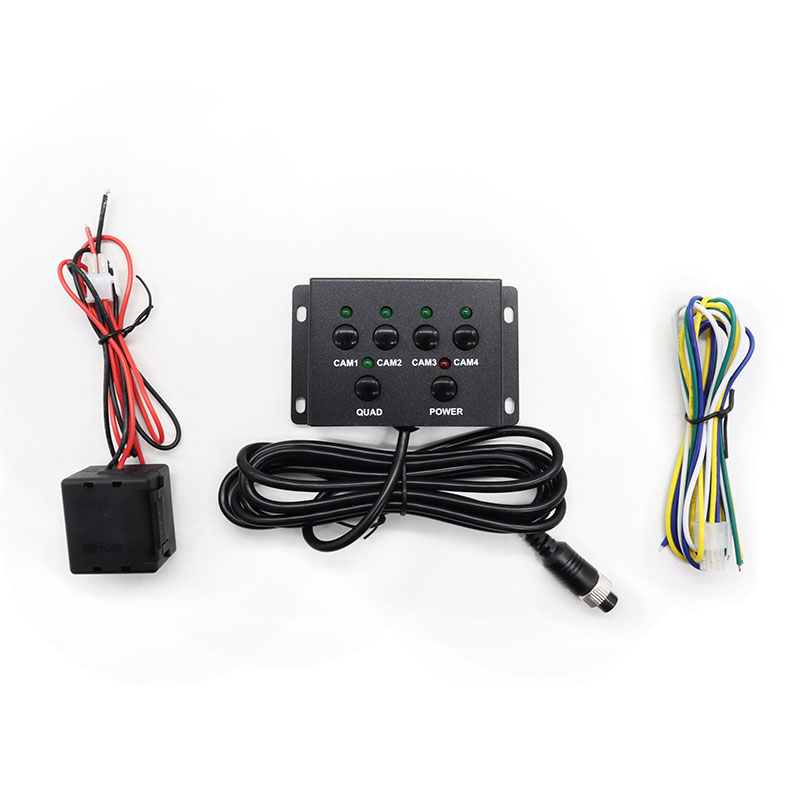

Κάθε κάμερα μπορεί να ενεργοποιηθεί ξεχωριστά. Ο χρήστης μπορεί να επιλέξει οποιοδήποτε από τα τέσσερα κανάλια κάμερας μέσω του καλωδίου σκανδάλης ή της χειροκίνητης λειτουργίας, παρέχοντας ευέλικτο έλεγχο για διαφορετικές διαμορφώσεις οχημάτων.

4. Προτεραιότητα κάμερας με δυνατότητα διαμόρφωσης

Το σύστημα υποστηρίζει ρυθμίσεις προτεραιότητας εμφάνισης για: CAM1 / CAM2 / CAM3 / CAM4. Αυτό επιτρέπει στο πρόγραμμα εγκατάστασης να ορίσει ποια κάμερα θα πρέπει να έχει προτεραιότητα όταν λαμβάνονται πολλαπλά σήματα ενεργοποίησης.

5. Πολλαπλές επιλογές σύνδεσης βίντεο

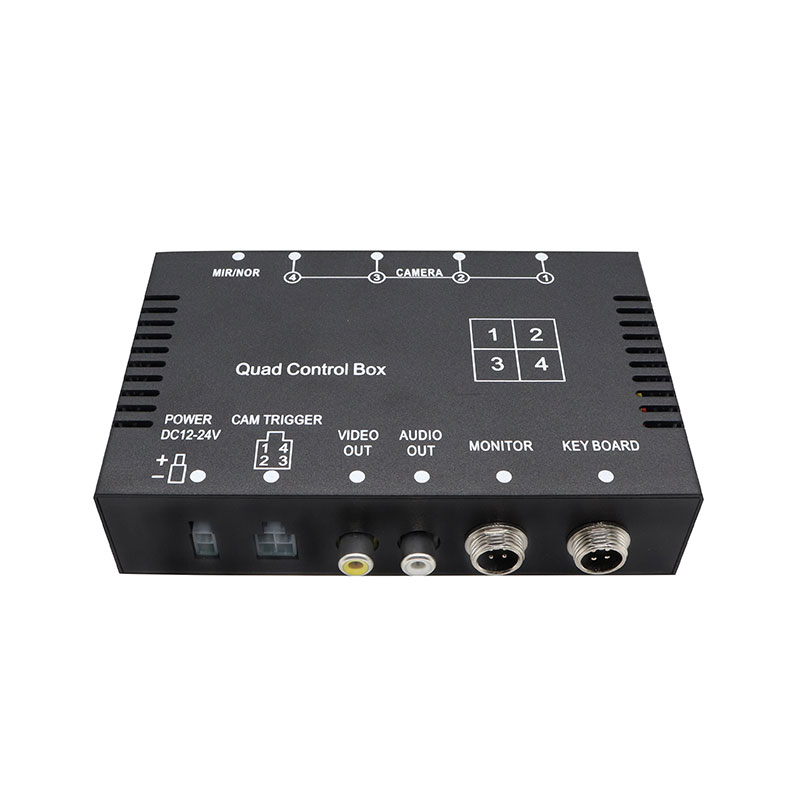

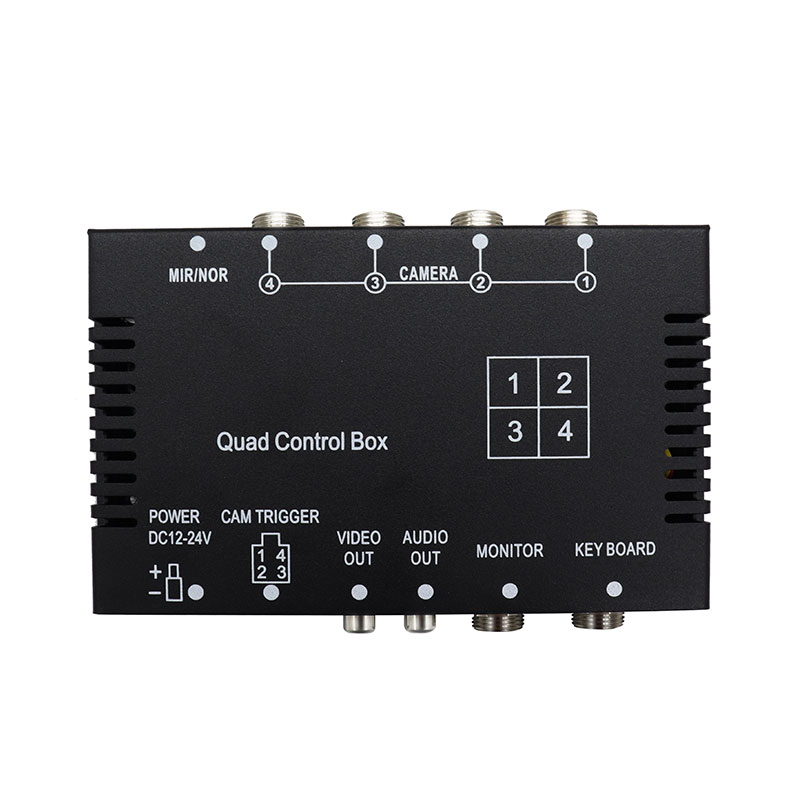

Η έξοδος βίντεο είναι διαθέσιμη μέσω: Υποδοχή RCA / 4P Aviation. Αυτό παρέχει ευελιξία για ενσωμάτωση με διαφορετικά συστήματα καλωδίωσης οθόνης και κάμερας οχήματος.

Παράμετροι προϊόντος

Τύπος προϊόντος: D1 4CH Vehicle Video Control Box

Είσοδος κάμερας: 4CH CVBS

Επιλογή κάμερας: Μεμονωμένη ενεργοποίηση / Χειροκίνητη επιλογή

Επίδειξη: Αυτόματη εναλλαγή πλήρους οθόνης

Προτεραιότητα εμφάνισης: CAM1 / CAM2 / CAM3 / CAM4

Ρύθμιση εικόνας: Κανονικό / Καθρέφτης

Λειτουργία ενεργοποίησης: Ατομική σκανδάλη κάμερας

Καθυστέρηση επιστροφής ενεργοποίησης: Περίπου 2 δευτερόλεπτα

Μορφή βίντεο: PAL / NTSC

Ήχος: Υποστηρίζεται η έξοδος ήχου

Έξοδος ισχύος: 12V για κάμερες και LCD

Τάση λειτουργίας: 9V–32V

Προστασία: Προστασία υψηλής τάσης / χαμηλής τάσης / υπερφόρτωσης

Υποδοχή εξόδου βίντεο: RCA / 4P Aviation

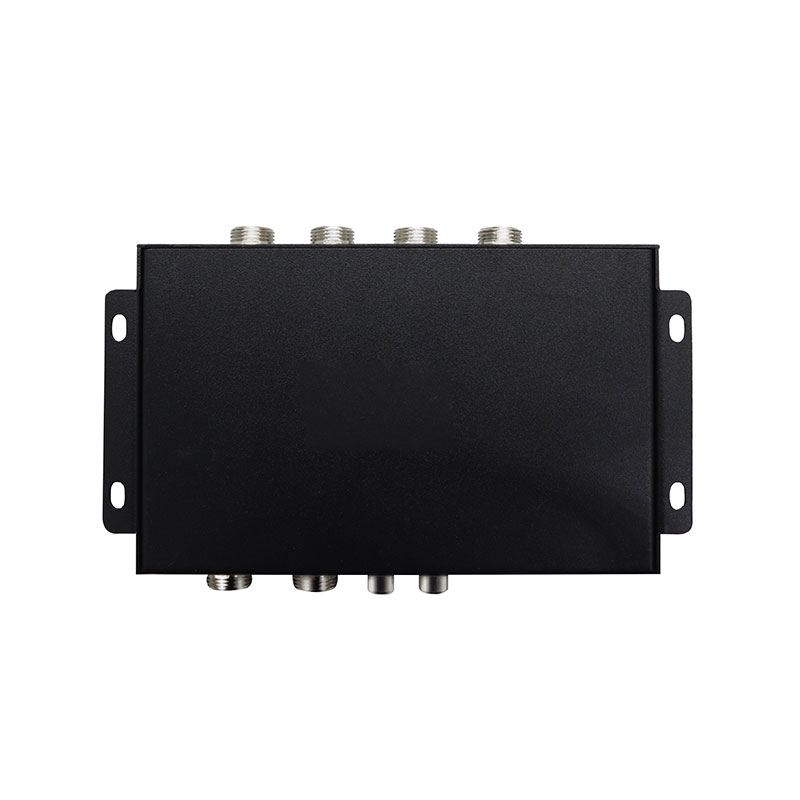

Διάσταση: 155 × 87 × 32 χιλιοστά

Σενάρια εφαρμογής

1. Σύστημα κάμερας φορτηγού

Το χειριστήριο μπορεί να συνδέσει πολλές κάμερες σε ένα σύστημα κάμερας φορτηγού, συμπεριλαμβανομένων των μπροστινών, πίσω και πλαϊνών καμερών.

2. Παρακολούθηση επαγγελματικών οχημάτων

Κατάλληλο για συστήματα παρακολούθησης βίντεο επαγγελματικών οχημάτων όπου πρέπει να συνδεθούν πολλές κάμερες σε μία οθόνη οχήματος.

Οι εφαρμογές μπορούν να περιλαμβάνουν:

• Φορτηγά παράδοσης
• Οχήματα εφοδιαστικής
• Οχήματα εξυπηρέτησης
• Οχήματα κοινής ωφέλειας
• Εμπορικά φορτηγά
• Σύστημα κάμερας λεωφορείου

Ο ελεγκτής βίντεο 4CH μπορεί να ενσωματωθεί σε συστήματα καμερών διαύλου για μπροστινή, πίσω και πλευρική παρακολούθηση.

3. Οχήματα κατασκευής

Κατάλληλο για κατασκευές και ειδικά οχήματα που απαιτούν πολλαπλές προβολές κάμερας γύρω από το όχημα.

Τα παραδείγματα περιλαμβάνουν:

• Ανατρεπόμενα φορτηγά
• Φορτηγά μπετονιέρας
• εκσκαφείς
• Τροχοφόροι φορτωτές
• Οχήματα ειδικού σκοπού
• Σύστημα κάμερας οπισθοπορείας

Το χειριστήριο μπορεί να χρησιμοποιηθεί ως ελεγκτής εφεδρικής κάμερας για αυτόματη εμφάνιση της πίσω κάμερας όταν ενεργοποιείται η σκανδάλη όπισθεν.

4. Σύστημα παρακολούθησης πολλαπλών καμερών

Για οχήματα που απαιτούν πολλές γωνίες θέασης, ο ελεγκτής βίντεο πολλαπλών καμερών παρέχει κεντρική εναλλαγή κάμερας και διαχείριση οθόνης.

Τυπική διαμόρφωση κάμερας οχήματος

Τυπικό σύστημα οχήματος με 4 κάμερες:

• CAM1 → Κάμερα μπροστινής όψης
• CAM2 → Πίσω όψη / Εφεδρική κάμερα
• CAM3 → Κάμερα αριστερής όψης
• CAM4 → Κάμερα δεξιάς όψης

Ελεγχος:

Καλώδιο σκανδάλης / Χειροκίνητη επιλογή

Επίδειξη: Αυτόματη εναλλαγή πλήρους οθόνης

Εικών: Κανονική / Επιλογή καθρέφτη

Βίντεο: CVBS

Εξουσία: 9–32 V

FAQ

Ε1: Πόσες κάμερες μπορεί να υποστηρίξει αυτό το πλαίσιο ελέγχου βίντεο;

Το χειριστήριο υποστηρίζει 4 εισόδους κάμερας CVBS.

Ε2: Μπορεί κάθε κάμερα να ενεργοποιηθεί ξεχωριστά;

Ναί. Κάθε κάμερα μπορεί να ενεργοποιηθεί ξεχωριστά μέσω του καλωδίου σκανδάλης.

Ε3: Μπορεί η κάμερα να εμφανίζεται αυτόματα σε πλήρη οθόνη;

Ναί. Όταν ενεργοποιηθεί το αντίστοιχο σήμα ενεργοποίησης, η επιλεγμένη κάμερα μπορεί να μεταβεί αυτόματα σε προβολή πλήρους οθόνης.

Ε4: Μπορώ να επιλέξω χειροκίνητα την κάμερα;

Ναί. Οποιοδήποτε από τα τέσσερα κανάλια κάμερας μπορεί να επιλεγεί μέσω της λειτουργίας ελέγχου.

Ε5: Μπορεί κάθε κάμερα να χρησιμοποιήσει διαφορετική ρύθμιση καθρέφτη;

Ναί. Κάθε κανάλι υποστηρίζει ανεξάρτητες ρυθμίσεις κανονικής ή κατοπτρικής εικόνας.

Ε6: Ποια οχήματα μπορούν να χρησιμοποιήσουν αυτόν τον ελεγκτή;

Μπορεί να χρησιμοποιηθεί για φορτηγά, λεωφορεία, επαγγελματικά οχήματα, οχήματα κατασκευών, ειδικά οχήματα και συστήματα κάμερας στόλου.

Ε7: Υποστηρίζει οχήματα 24V;

Ναί. Η τάση λειτουργίας είναι 9–32V, καθιστώντας την κατάλληλη για εφαρμογές οχημάτων 12V και 24V.

Ε8: Υποστηρίζει ο ελεγκτής PAL και NTSC;

Ναί. Υποστηρίζονται και οι δύο μορφές βίντεο PAL και NTSC.

Ε9: Υποστηρίζει ήχο;

Ναί. Το χειριστήριο υποστηρίζει έξοδο ήχου.

Ε10: Τι συμβαίνει μετά την ακύρωση της σκανδάλης;

Μετά την ακύρωση της σκανδάλης, η εικόνα μπορεί να παραμείνει για περίπου 2 δευτερόλεπτα πριν επιστρέψει στην προηγούμενη κατάσταση εμφάνισης.
