Πώς ένα κιβώτιο ελέγχου βίντεο οχήματος 4 CH απλοποιεί τα συστήματα πολλαπλών καμερών για φορτηγά

Απλοποίηση ελέγχου πολλαπλών καμερών σε επαγγελματικά οχήματα. Τα σύγχρονα επαγγελματικά οχήματα απαιτούν συχνά περισσότερες από μία κάμερες για τη βελτίωση της ορατότητας γύρω από το όχημα. Ένα φορτηγό, για παράδειγμα, μπορεί να χρησιμοποιεί μπροστινή κάμερα, κάμερα οπισθοπορείας και πλαϊνές κάμερες ταυτόχρονα. Όταν πολλές κάμερες συνδέονται σε μία οθόνη οχήματος, απαιτείται αξιόπιστη μέθοδος εναλλαγής και ελέγχου. ΟΚουτί ελέγχου βίντεο οχήματος 4CH για οθόνη πολλαπλών καμερών και εναλλαγή κάμεραςέχει σχεδιαστεί για αυτόν τον τύπο εφαρμογής. Ενσωματώνει τέσσερις εισόδους κάμερας CVBS σε μια συμπαγή μονάδα ελέγχου βίντεο οχήματος, επιτρέποντας στους εγκαταστάτες να δημιουργήσουν ένα κεντρικό σύστημα παρακολούθησης πολλαπλών καμερών χωρίς τη χρήση ξεχωριστών ελεγκτών για κάθε κάμερα.

Ένα χειριστήριο για τέσσερις κάμερες οχημάτων

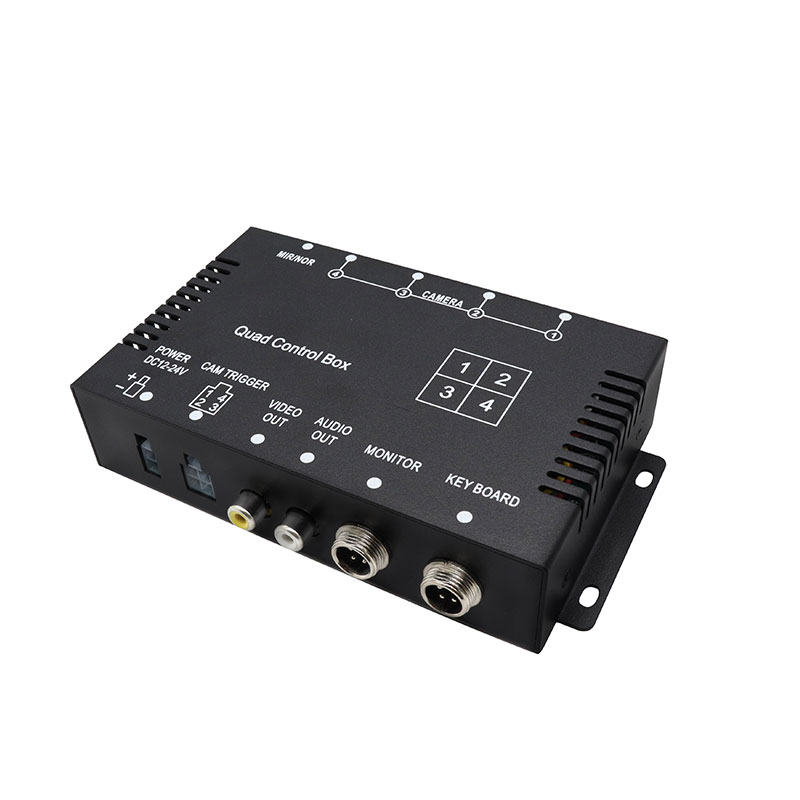

Το 4CH Vehicle Video Control Box υποστηρίζει έως και τέσσερις εισόδους κάμερας CVBS.

Μια τυπική διαμόρφωση κάμερας οχήματος μπορεί να περιλαμβάνει:

• CAM1 – Κάμερα μπροστινής όψης
• CAM2 – Πίσω όψη / Εφεδρική κάμερα
• CAM3 – Αριστερή Πλευρική Κάμερα
• CAM4 – Κάμερα στη δεξιά πλευρά

Αυτή η διαμόρφωση μπορεί να χρησιμοποιηθεί για φορτηγά, οχήματα παράδοσης, οχήματα διοικητικής μέριμνας, λεωφορεία, οχήματα κοινής ωφέλειας και άλλα επαγγελματικά οχήματα όπου πρέπει να παρακολουθούνται πολλαπλές περιοχές προβολής από μία οθόνη. Για τους κατασκευαστές και τους εγκαταστάτες συστημάτων κάμερας οχημάτων, η χρήση ενός κεντρικού ελεγκτή κάμερας οχήματος μπορεί επίσης να κάνει την ενσωμάτωση του συστήματος πιο απλή.

Αυτόματη εναλλαγή κάμερας όταν είναι ενεργοποιημένη μια σκανδάλη

Μία από τις κύριες λειτουργίες αυτού του κουτιού διακόπτη κάμερας είναι η αυτόματη εναλλαγή κάμερας. Κάθε κάμερα μπορεί να ενεργοποιηθεί ξεχωριστά. Όταν ενεργοποιείται ένα σήμα ενεργοποίησης, η αντίστοιχη κάμερα μπορεί αυτόματα να μεταβεί σε προβολή πλήρους οθόνης.

Για παράδειγμα:

• Σήμα όπισθεν → Πίσω κάμερα
• Αριστερό φλας → Αριστερή κάμερα
• Δεξί φλας → Κάμερα δεξιάς πλευράς

Αυτό επιτρέπει στην οθόνη του οχήματος να εμφανίζει αυτόματα την προβολή της κάμερας που σχετίζεται με μια συγκεκριμένη κατάσταση οδήγησης αντί να απαιτεί από τον οδηγό να αλλάζει χειροκίνητα τα κανάλια της κάμερας. Το σύστημα επιτρέπει επίσης τη διαμόρφωση CAM1, CAM2, CAM3 ή CAM4 ως προτεραιότητα οθόνης όταν λαμβάνονται πολλαπλά σήματα ενεργοποίησης.

Κατάλληλο για υπάρχοντα συστήματα κάμερας οχημάτων CVBS

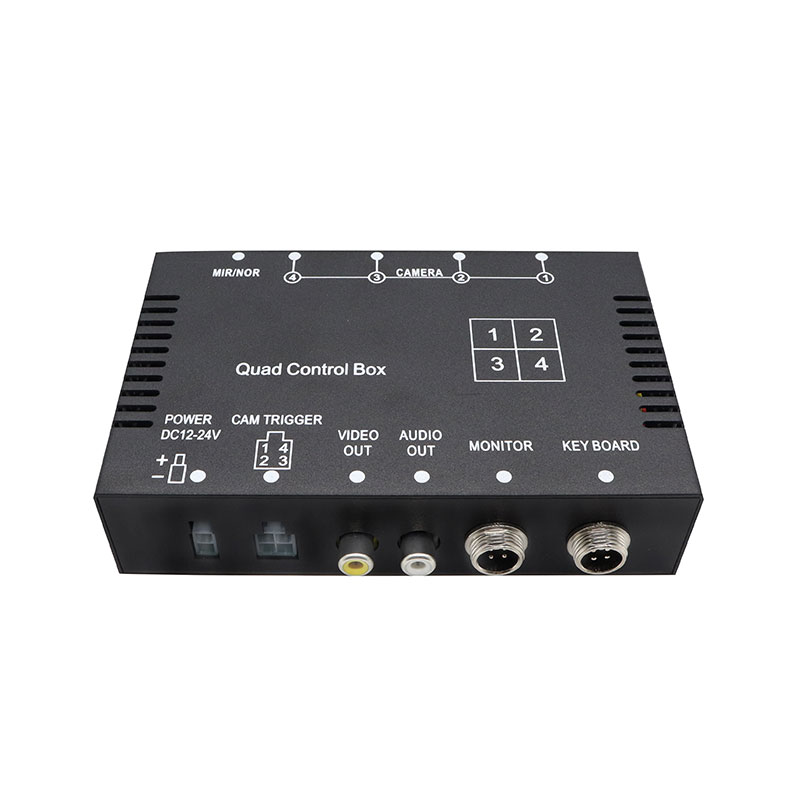

Για πελάτες που εργάζονται με συμβατικές αναλογικές κάμερες οχημάτων, η αντικατάσταση ολόκληρου του συστήματος κάμερας δεν είναι πάντα απαραίτητη. Αυτός ο ελεγκτής βίντεο CVBS έχει σχεδιαστεί για τέσσερις εισόδους κάμερας CVBS και μπορεί να ενσωματωθεί με συμβατές οθόνες οχημάτων. Η έξοδος βίντεο είναι διαθέσιμη μέσω RCA ή υποδοχής αεροπορίας 4P, παρέχοντας ευελιξία για διαφορετικές διαμορφώσεις καλωδίωσης οχημάτων. Ο ελεγκτής υποστηρίζει μορφές βίντεο PAL και NTSC και παρέχει ισχύ εξόδου 12 V για κάμερες και οθόνες LCD. Αυτό καθιστά το προϊόν κατάλληλο για ενοποιητές συστημάτων που αναζητούν έναν συμπαγή διακόπτη βίντεο αυτοκινήτου για εφαρμογές επαγγελματικών οχημάτων.

Ευέλικτες ρυθμίσεις εικόνας για διαφορετικές θέσεις κάμερας

Οι διαφορετικές θέσεις εγκατάστασης της κάμερας ενδέχεται να απαιτούν διαφορετικούς προσανατολισμούς εικόνας. Ο ελεγκτής 4CH υποστηρίζει ανεξάρτητες ρυθμίσεις κανονικής ή κατοπτρικής εικόνας για κάθε κανάλι κάμερας. Επομένως, οι εγκαταστάτες μπορούν να διαμορφώσουν την μπροστινή, την πίσω, την αριστερή και τη δεξιά κάμερα σύμφωνα με τις πραγματικές τους θέσεις εγκατάστασης. Μετά την ακύρωση ενός σήματος ενεργοποίησης, η εικόνα μπορεί να παραμείνει στην οθόνη για περίπου δύο δευτερόλεπτα πριν επιστρέψει στην προηγούμενη κατάσταση εμφάνισης. Αυτό παρέχει μια πιο ελεγχόμενη εμπειρία εναλλαγής για συστήματα κάμερας οχημάτων.

Εφαρμογές ελεγκτή κάμερας οχήματος 4 CH

Το 4CH Vehicle Video Control Box για οθόνη πολλαπλών καμερών και εναλλαγή κάμερας μπορεί να ενσωματωθεί σε διάφορες εφαρμογές παρακολούθησης βίντεο για φορητές συσκευές, όπως:

• Συστήματα καμερών φορτηγών
• Παρακολούθηση επαγγελματικών οχημάτων
• Οχήματα παράδοσης και επιμελητείας
• Συστήματα κάμερας λεωφορείων και πούλμαν
• Οχήματα κατασκευών
• Ανατρεπόμενα φορτηγά
• Φορτηγά μπετονιέρας
• εκσκαφείς
• Τροχοφόροι φορτωτές
• Οχήματα κοινής ωφέλειας
• Οχήματα ειδικού σκοπού
• Συστήματα οπισθοπορείας πολλαπλών καμερών

Για κατασκευαστές συστημάτων καμερών στόλου, ενσωματωτές ηλεκτρονικών οχημάτων και επαγγελματίες εγκαταστάτες, ο ελεγκτής μπορεί να χρησιμεύσει ως κεντρικό στοιχείο εναλλαγής μεταξύ πολλαπλών καμερών CVBS και οθόνης οχήματος.

Γιατί να χρησιμοποιήσετε ένα κουτί διακόπτη κάμερας 4 CH;

Ένα σύστημα οχήματος με πολλές κάμερες δεν απαιτεί πάντα μια περίπλοκη πλατφόρμα επεξεργασίας βίντεο. Για εφαρμογές που χρειάζονται κυρίως πολλαπλές εισόδους κάμερας, αυτόματη εναλλαγή κάμερας και κεντρικό έλεγχο οθόνης, ένα αποκλειστικό κουτί διακόπτη κάμερας 4 CH μπορεί να προσφέρει μια απλή λύση. Το Carleader 4CH Vehicle Video Control Box για οθόνη πολλαπλών καμερών και εναλλαγή κάμερας συνδυάζει είσοδο κάμερας CVBS τεσσάρων καναλιών, μεμονωμένο έλεγχο σκανδάλης, αυτόματη εναλλαγή πλήρους οθόνης, διαμορφώσιμη προτεραιότητα κάμερας και ανεξάρτητες ρυθμίσεις καθρέφτη σε μία συμπαγή μονάδα. Για κατασκευαστές καμερών οχημάτων, διανομείς και εγκαταστάτες που αναζητούν ελεγκτή βίντεο οχήματος 4CH, ελεγκτή βίντεο CVBS, εναλλαγή βίντεο αυτοκινήτου ή κιβώτιο διακόπτη κάμερας, αυτός ο τύπος ελεγκτή μπορεί να ενσωματωθεί σε διαφορετικά έργα παρακολούθησης επαγγελματικών οχημάτων. Η Carleader προμηθεύει ελεγκτές κάμερας οχημάτων και εξαρτήματα παρακολούθησης βίντεο οχημάτων για εφαρμογές επαγγελματικών οχημάτων. OEM και προσαρμοσμένες απαιτήσεις μπορούν να συζητηθούν σύμφωνα με τις προδιαγραφές του έργου.
